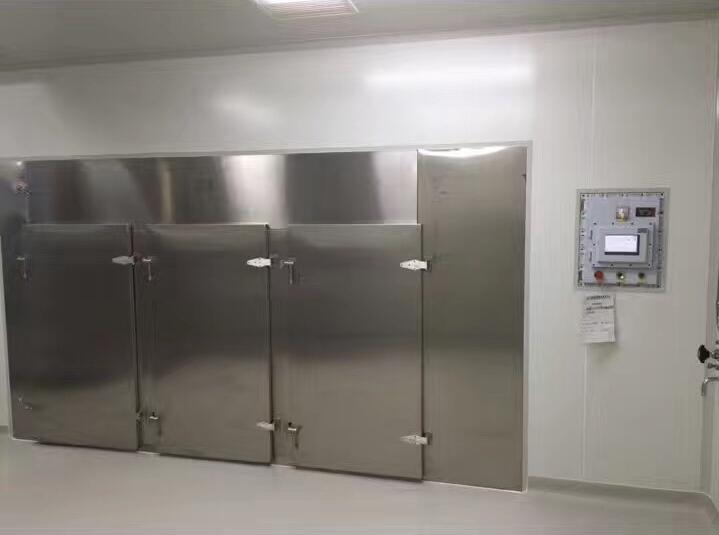

一、主要特点
热风循环烘箱广泛用于医药、化工、食品、农副产品、水产品、轻工等行业的加热固化,干燥脱水。如原材料、中药材、中药饮片、浸膏、粉剂、颗粒、冲剂、脱水蔬菜等。
热风循环烘箱配用低噪音轴流风机和自动控温系统,整个循环系统全封闭,热效率高,节药能耗。在强制热风循环风作用下,物料干燥均匀。加热源采用电加热,加热元件为不锈钢加热管,整机噪音小、运行平稳,温度为自动控制,安装维修方便,适用范围广,可干燥各种物料,是通用型干燥设备。

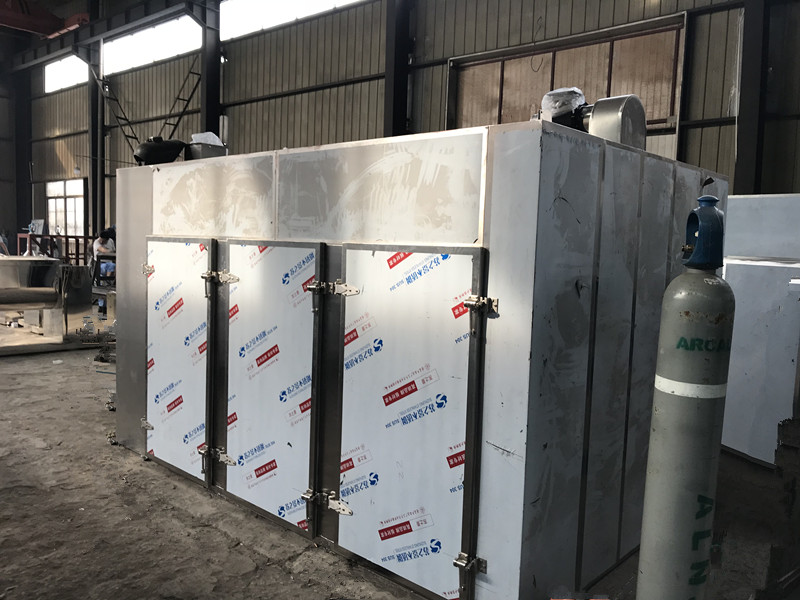

热风循环烘箱结构分别为拼装式和整体两种,拼装式可根据客户要求将箱体在现场进行拼装、安装、拆、装方便。箱体拼缝连接处为企口状,有效地防止热量外溢及不洁净口空气进入箱内,本烘箱设计、制作符合药品“GMP”管理规范。
二、制作技术要求
1、烘箱外壳采用304,δ1.2mm不锈钢亚光复膜板制作,表面平
整,无划痕,平整度为3/1000mm
2、烘箱内壁采用304,δ1.2mm不锈钢板制作,表面平整,光滑,
箱内底板采用304,δ1.5mm不锈钢板制作。
3、箱体保温层内充填优质硅酸铝纤维棉,保温性能良好,表面温
度不超过环境温度15℃
4、箱内对流壁为可调式,通过调整对流壁的通风间隙大小使箱内
温度均匀,箱内空载温度均匀性好。
5、烘箱加热方式为电加热,采用不锈钢加热管,加热功率31.5kw,
安装在箱内中间风道内。
6、箱体热风循环采用低噪音轴流风机,数量为3台,风机功率为
0.45kw,风量为13530m3/h,安装在箱体的左右两侧。
7、箱体顶部装置排湿口1个,补充进风口3个,并配置高温高效
过滤器,使箱内空气净化,符合洁净等级。

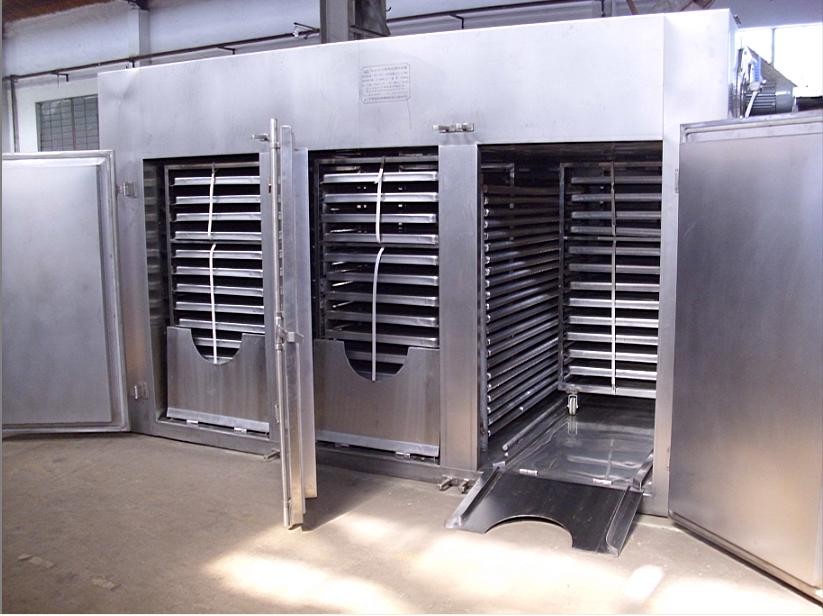

8、烘箱 配套烘车6部,烘盘144只。
9、烘箱配置电气控制箱一只,安装在箱体的右侧。
10、烘箱控制采用温控仪表显示自动控温,温度范围0-140度,可
任意设定所使用的温度。
三、主要尺寸
1、外形尺寸: 3630×2200×2290mm (宽×深×高)
2、工作室尺寸:2660×1960×1460mm (宽×深×高)
3、台车尺寸: 940×705×1430 mm (宽×深×高)
4、烘盘尺寸: 640×460×45mm (宽×深×高)
四、主要技术参数
规 格 型 号
每次干燥量
风 量
温 度
加热功率
排湿风机
风机功率
整机功率
室内
外壁
烘干
精度
CT-C-Ⅲ
单位
kg
(m³/h)
℃
kw
数量
360
13530
120
±2
+15
45
0.55
1.35
46.9
五、主要功能配制
名称
主
机
烘
车
盘
热风循环
加热方式
自控加热
净化过滤
控 制 系 统
其 它
进
风
口
排湿口
数显表
控制箱
开关元件
套
只
电
按行业标准实施
1
6
144
2
六、设备的材料、外购件及供应商
规格型号
供应商
烘箱内材
304 δ1.2mm
太钢
烘箱外包
箱体加强
A3 角钢∠5×5
马钢
烘车30×30×1.2方管
304
部
自制
烘盘640×460×45
304 δ0.8mm
南京
烘车轮(定向、万向)
耐温尼龙
24
风道、对流壁
304 δ1.0mm
电加热管
304 3kw/根
根
15
轴流风机
0.45KW
台
3
强排湿风机
0.55kw
上海
保温棉
硅酸铝纤维棉
M3
5
镇江保温棉厂
进风口高效过滤器
160×160×150
国益
排湿口高效过滤器
400×200×150
门铰链、压紧
12
密封条
耐高温食用橡胶
m
日成橡胶
七、电器控制
1、电器控制柜 304 δ1.2mm 1台 自制
2、智能温控仪表 CHB902-021-01301013 1只 汇邦集团
3、热电阻 PT100 1只 三星
4、接触器 3TB4017 4只 正泰
5、接触器 3TF45A 1只 正泰
6、接触器 3TB4417 1只 正泰
7、热保 3UA59-0.8-1A 4只 正泰
8、断路器 DZ-47-63-4P16A 1只 正泰
9、总空开 DZ47-150A 1只 正泰
10、开关指示元件 1套 正泰
11、辅材 1套 外购
八、制作工艺要求
1、进风口排湿口加装过滤装置和强排湿风机,定时自动排湿。
2、箱体内外表面平整,元凹凸现象。
3、调风板可拆卸,便于清理。
4、箱体内外表面平整,光洁。箱内四角采用成R弧过渡,密焊成形。并打磨抛光处理,便于清洗。
5、 进风应经过进风口高效过滤器,无其它任何外源风浸入现象;
6、温度控制采用智能仪表,具有PID程序,无热冲;
7、工作噪音≤65db;
8、其它按行业标准实施;
